دانلود فایل اتوکد سازه بتنی با سقف وافل دوطرفه (۱۹ طبقه | ۶۵ شیت)

این محصول شامل فایل کامل نقشه‌های سازه یک ساختمان ۱۹ طبقه بتن‌آرمه با سیستم سقف وافل دوطرفه است که در سال ۱۴۰۲ برای یک پروژه مسکونی در شهر تهران طراحی شده است. تمامی نقشه‌ها با فرمت DWG (AutoCAD) ارائه شده و به‌صورت کاملاً قابل ویرایش هستند.

این مجموعه یک نمونه کامل از نقشه‌های اجرایی سازه‌های بلندمرتبه با سقف وافل بوده و برای مهندسان عمران، طراحان سازه، دانشجویان و دفاتر فنی بسیار کاربردی است.

مشخصات محصول

• نوع سازه: بتن‌آرمه
• سیستم سقف: وافل دوطرفه (Two-Way Waffle Slab)
• کاربری: مسکونی
• تعداد طبقات: ۱۹ طبقه
• تعداد شیت‌ها: ۶۵ شیت
• سال طراحی: ۱۴۰۲
• محل پروژه: تهران
• فرمت فایل: DWG (AutoCAD)

محتویات فایل

این مجموعه شامل تمامی نقشه‌های اجرایی سازه از جمله:

• پلان‌های فونداسیون
• آرماتوربندی کامل فونداسیون
• دیتیل شناژها و کلاف‌ها
• دیتیل ریشه ستون‌ها
• پلان ستون‌ها

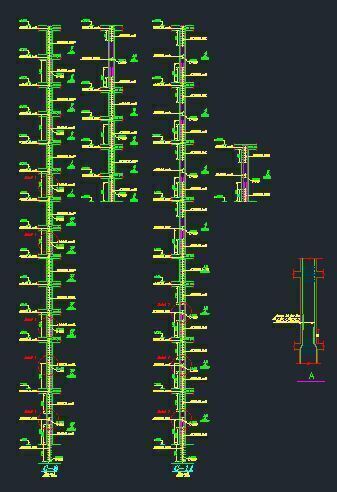

• جدول ستون‌ها
• پلان تیرها
• دیتیل تیرها
• پلان قالب‌بندی سقف وافل
• پلان آرماتوربندی سقف وافل
• جزئیات اجرایی سقف وافل دوطرفه
• دیتیل تیرهای پیرامونی
• پلان تیرریزی
• پلان بازشوها
• دیتیل راه‌پله
• چاه آسانسور و دیوارهای برشی
• مقاطع اجرایی
• جزئیات وصله و مهاری میلگردها
• یادداشت‌های فنی و اجرایی

ویژگی‌های پروژه

• طراحی سازه بتن‌آرمه با سقف وافل دوطرفه
• نقشه‌های اجرایی کامل و استاندارد
• دیتیل‌های اجرایی دقیق برای اجرای سقف وافل
• فایل‌های کاملاً قابل ویرایش در AutoCAD
• مناسب برای مطالعه، آموزش و استفاده به‌عنوان الگوی طراحی

مناسب برای

• مهندسان محاسب سازه
• مهندسان ناظر و مجری
• دفاتر طراحی سازه
• دانشجویان کارشناسی و کارشناسی ارشد عمران
• تهیه نمونه نقشه برای پروژه‌های مشابه
• آموزش اجرای سقف وافل

مزایای محصول

✔ ۶۵ شیت نقشه اجرایی کامل

✔ فرمت DWG با قابلیت ویرایش

✔ مناسب برای AutoCAD

✔ شامل جزئیات کامل سقف وافل دوطرفه

✔ صرفه‌جویی در زمان طراحی و تهیه نقشه‌های اجرایی

✔ مناسب برای پروژه‌های بتن‌آرمه بلندمرتبه
