دانلود فایل اتوکد سازه ۸ طبقه بتنی (۲۷ شیت)

این محصول شامل فایل کامل اتوکد سازه یک ساختمان ۸ طبقه بتنی با زیربنای تقریبی ۲۴۰۰ مترمربع است که در سال ۱۴۰۲ برای پروژه‌ای در شهر تهران طراحی شده است.

تمامی نقشه‌ها به‌صورت فایل DWG (AutoCAD) بوده و قابلیت مشاهده، ویرایش و استفاده در پروژه‌های اجرایی را دارند. این مجموعه برای مهندسان عمران، دفاتر طراحی، دانشجویان و افرادی که قصد یادگیری جزئیات اجرایی سازه‌های بتن‌آرمه را دارند، بسیار کاربردی است.

مشخصات محصول

• نوع سازه: بتن‌آرمه
• تعداد طبقات: ۸ طبقه
• تعداد شیت‌ها: ۲۷ شیت
• فرمت فایل: DWG (AutoCAD)
• زیربنا: حدود ۲۴۰۰ مترمربع
• سال طراحی: ۱۴۰۲
• محل پروژه: تهران

محتویات فایل

این مجموعه شامل تمامی نقشه‌های اجرایی سازه از جمله:

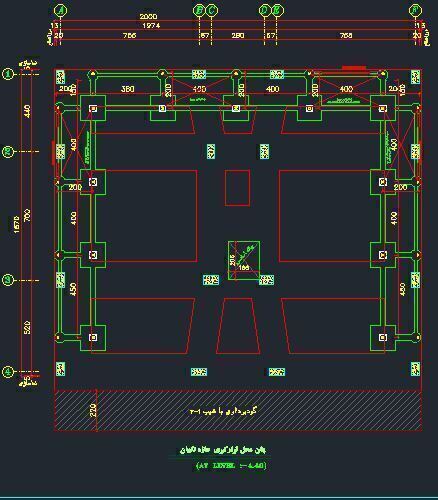

• پلان‌های فونداسیون
• آرماتوربندی فونداسیون
• دیتیل کامل شناژها
• دیتیل شمع، پی و ریشه ستون
• پلان ستون‌ها
• جدول ستون‌ها
• پلان تیرها
• دیتیل تیرها
• پلان تیرریزی
• پلان سقف‌ها
• آرماتوربندی سقف
• جزئیات بازشوها
• دیتیل راه‌پله
• دیتیل رمپ (در صورت وجود)
• مقاطع اجرایی
• جزئیات اتصال اعضای سازه
• یادداشت‌های فنی و اجرایی

مناسب برای

• مهندسان محاسب سازه
• مهندسان ناظر
• دفاتر فنی و طراحی
• دانشجویان عمران و معماری
• تهیه الگو برای پروژه‌های مشابه
• آموزش و یادگیری نقشه‌های اجرایی بتن‌آرمه

مزایای محصول

✔ فایل کاملاً قابل ویرایش (DWG)

✔ مناسب استفاده در AutoCAD

✔ نقشه‌های اجرایی کامل و استاندارد

✔ صرفه‌جویی در زمان طراحی

✔ مناسب برای مطالعه جزئیات اجرایی سازه‌های بتن‌آرمه
